LM555 circuits - page 6

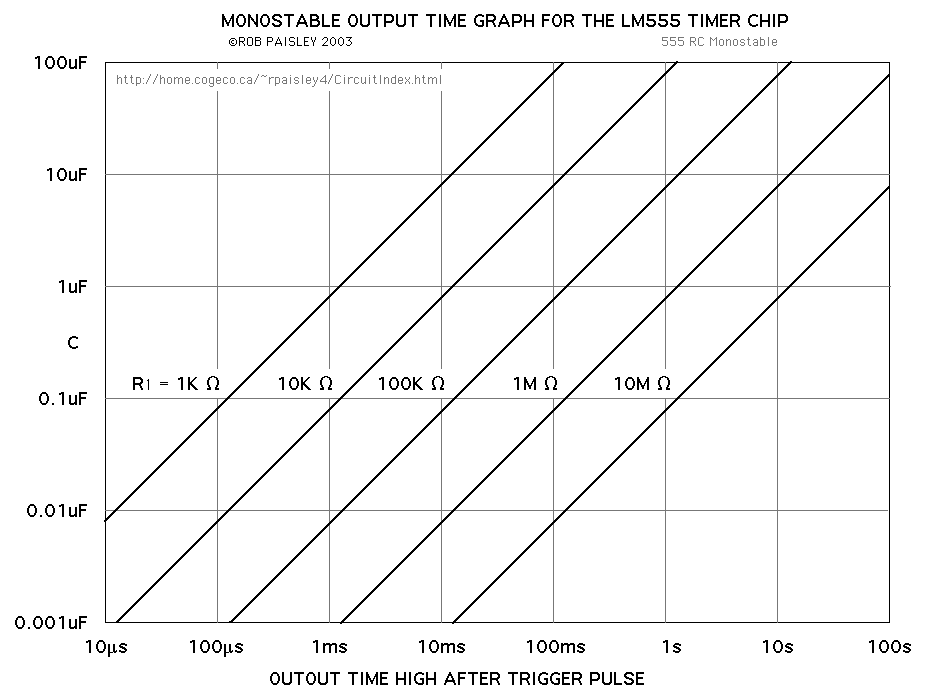

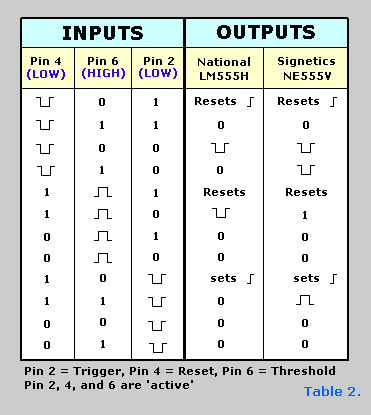

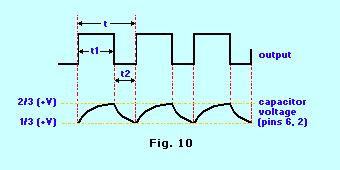

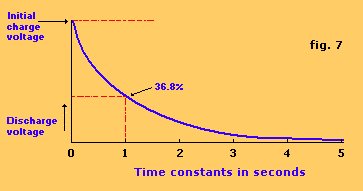

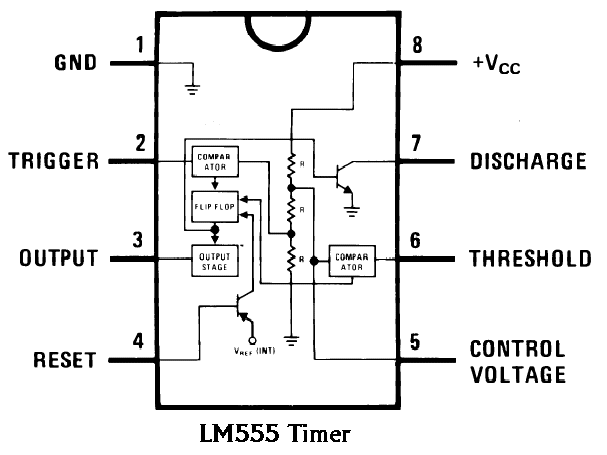

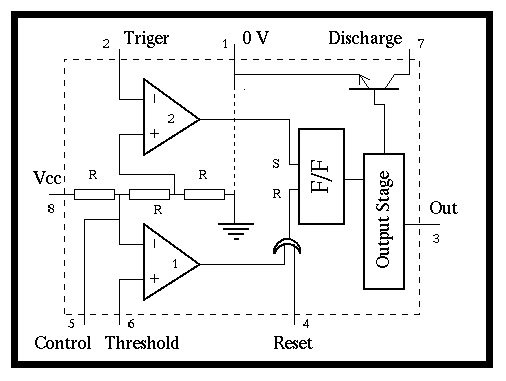

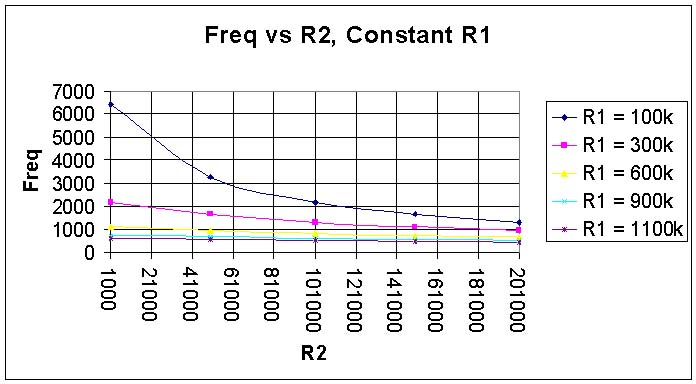

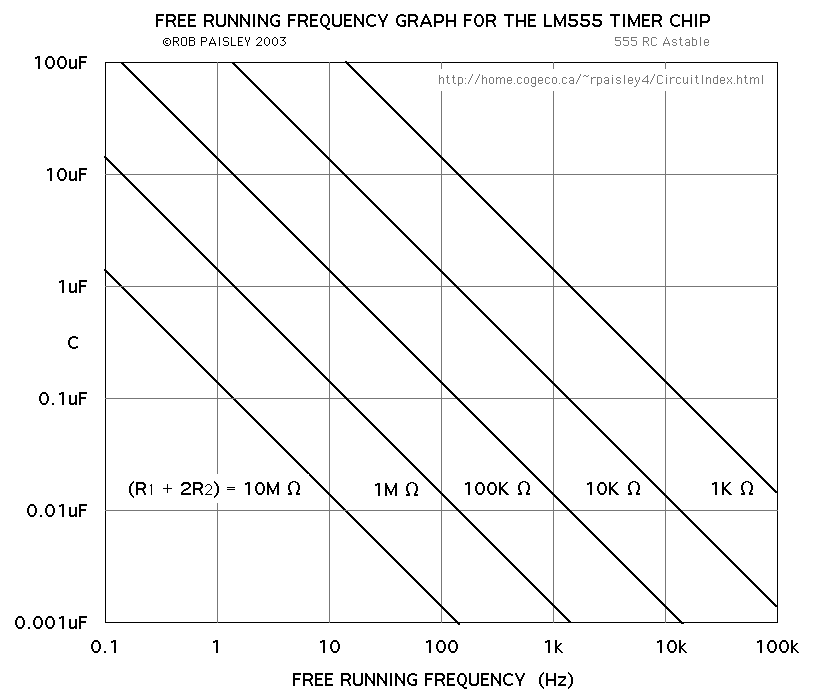

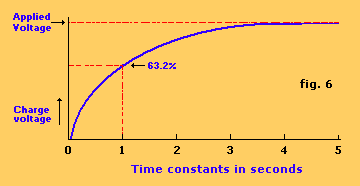

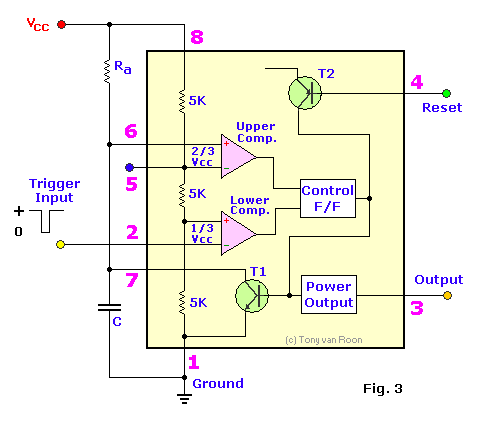

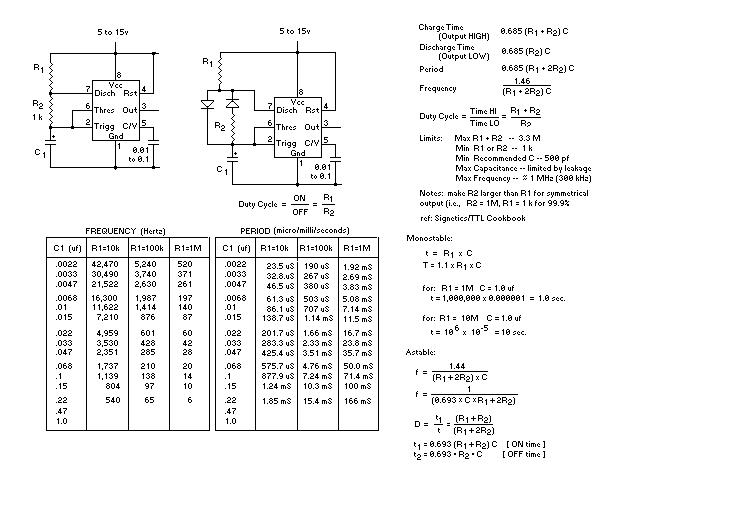

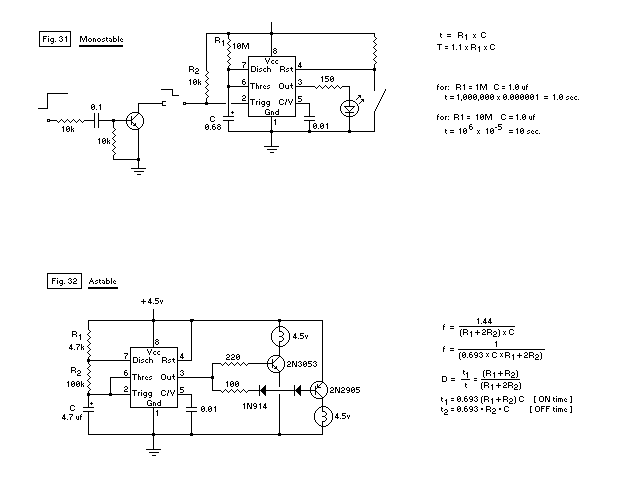

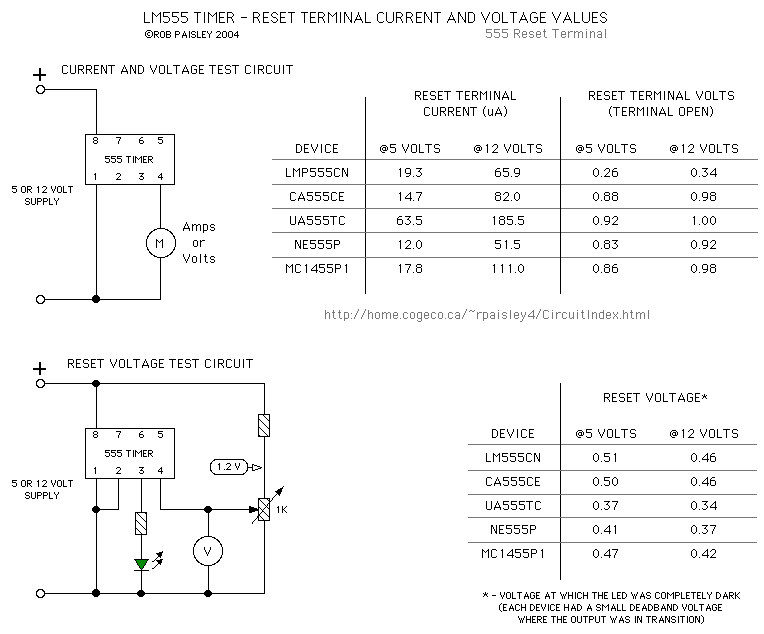

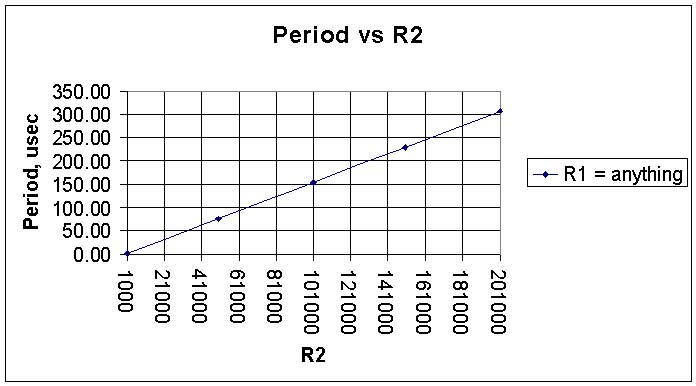

A Collection of 555 graphs, charts, and block diagrams


Copyright © 2003 - als
All Rights Reserved
Webmaster: als - als@myhallelujah.org
